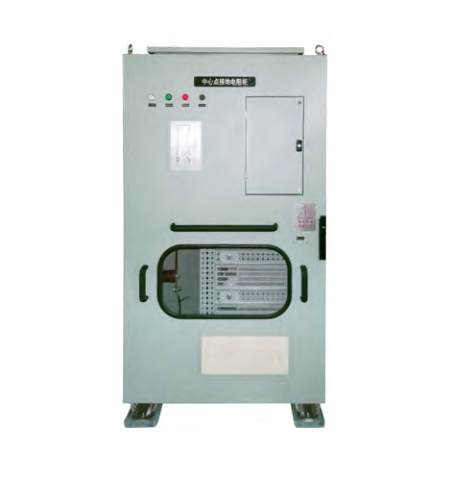

中壓接地電阻柜 / NER型

邵經理 15206236910

資料下載

產品概述 : 接地電阻柜主要應用于額定電壓小于12kV、50/60Hz的交流電力系統中發電機或變壓器的中性點接地，以及額定電壓小于4kV的直流系統中整流機組的中性點接地，可為電力系統提供保護、控制、測量以及安全聯鎖等功能

產品特點 :

可維護性：可靠墻安裝，采用可拆卸前門，適應不同的安裝場所，屏前操作維護

檢修性：通過屏前透明觀察窗可隨時檢查及觀察設備內部運行狀態

環境適應性：防護等級可達IP44,適用于陸用、船用交直流電力系統

安全性：隔離開關操作手柄延伸至屏外，方便操作

可靠性：已通過國家認可的第三方試驗結構進行的環境及電性能檢測

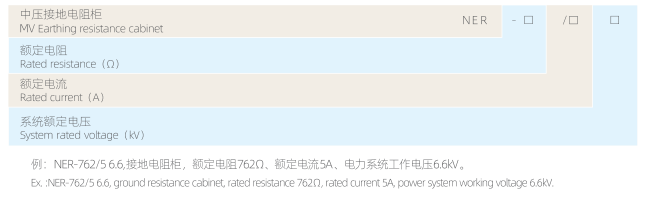

型號命名主要參數執行標準產品認證附件配置

1.電阻值：適配電力系統的接地電流,環境溫度20℃時誤差在±5%以內

2.額定電流: 1～15A

3.適用系統電壓：≤DC4kV/AC12kV

4.通流時間:允許通過額定電流1min/h

5 安裝方式：落地式

6.防護等級：IP44

7.環境溫度：-10～55℃

8.外形尺寸：

寬（mm）	高（mm）	深（mm）
1000	1900	650

DL/T 780-2001

CCS、DNV、ABS、LR、BV等

NER一般有如下設備組成：

1、柜體

2、隔離開關

3、電阻單元

4、電流互感器
