功率大，電流可達250A
適用于單相、三相三線制、三相四線制供電電源應用場合
鎧裝、金屬外殼，屏蔽防護性好
0.01MHz-300MHz超寬頻率范圍具有較好的插入損耗
良好的插入損耗特性，能在惡劣環境下工作
可按不同的插入損耗、工作電流、電壓、結構尺寸實現高端定制
選型說明：
例1：DLB-160/3M
表示濾波器三相三線AC220V輸入，額定電流160A。
例2：DLB-100/4Q
表示濾波器三相四線AC380V輸入，額定電流100A。
工作電壓范圍：6%～-10%Ue（Ue為額定電壓）
工作頻率：50Hz/60Hz
防護等級：IP44
抑制頻寬范圍：0.01MHz-300MHz
工作電流：16A、25A、40A、63A、100A、160A、250A
環境溫度：-45～+85℃
插入損耗IL：即IL隨頻率變化的特性，對電磁波干擾抑制的能力，通用特性頻率特性如下：
|
頻率（MHz） |
0.01 |
0.02 |
0.1 |
0.15 |
1 |
5 |
10 |
50 |
100 |
150 |
300 |
|
共模插損（db） |
25 |
30 |
40 |
60 |
85 |
90 |
80 |
65 |
60 |
55 |
50 |
|
差模插損（db） |
25 |
30 |
40 |
45 |
60 |
70 |
75 |
60 |
60 |
55 |
50 |
電壓降：在額定電壓/電流工況下，濾波器的電壓降應小于2%。
絕緣電阻：對機殼的絕緣電阻冷態不小于100MΩ，熱態不小于20MΩ。
介電強度：
線-線(L-L)之間：DC1414V
線-地(L-E)之間：DC2700V
溫升：在額定工作狀態下，其內部元件極限允許溫升不應超B級絕緣規定值（70K）。濾波器能在環境溫度-25～55℃及額定工況下持續正常工作。
工作方式為連續制，電感、電容式濾波。
漏電流：單相濾波器小于10mA；三相濾波器小于5mA。
對地電容：濾波器每相對地電容不大于0.1μF。
具有電密、磁密結構。
1. DLB-/2M

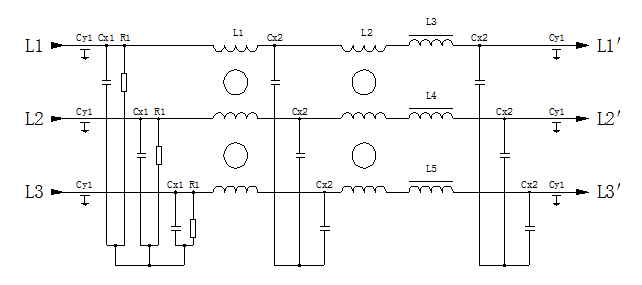

2. DLB-/3M、DLB-/3Q

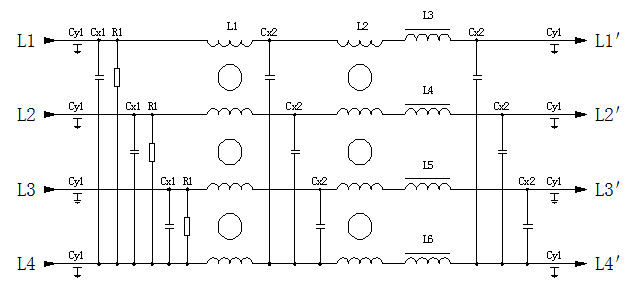

3. DLB-/4Q
詳細參數請聯系客服
詳細參數請聯系客服
