產品概述 :
水密門狀態指示系統用于顯示水密門的開閉狀態，當水密門打開時，發出聲光報警，提示船員水密門處于開啟狀態，是保障船舶安全的重要設備。
產品特點 :
控制面板采用微處理器技術，LED指示、薄膜按鍵操作，外形美觀，指示清晰
控制面板可按照實船布置模擬顯示水密門的位置
系統采用CAN通信，能進行遠距離可靠通信
采用模塊化設計，擴展靈活
400-101-5915
EN
400-101-5915
EN

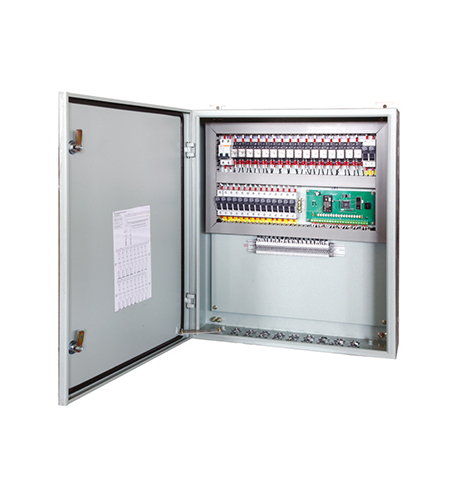

水密門狀態指示系統 / WT型
型號命名主要參數執行標準產品認證操作說明附件配置
|
額定電壓 |
AC220V±10%，50/60Hz 或 DC24V±20% |
|
安裝方式 |
嵌入式、壁掛式 |
|
防護等級 |
IP23、IP44 |
|
環境溫度 |
-10℃～55℃ |
|
指示路數 |
可定制 |
CCS《鋼質海船入級規范》
國際電工委員會IEC61162標準
CCS、DNV、ABS、LR、BV等
|
電源指示 |
輕按電源 “開”按鈕，電源指示燈長亮，裝置進入工作模式，輕按電源 “關”按鈕，電源指示燈滅，裝置停止工作； |
|
水密門狀態指示 |
當接收到外部水密門關閉的狀態信號時，面板上對應位置的指示燈顯示為綠色，當接收到外部水密門開啟的狀態信號時，面板上對應位置的指示燈顯示為紅色： |
|
水密門開啟報警 |
當檢測到有水密門開啟時，指示面板發出聲光報警，面板上對應的指示燈顯示為紅色閃爍，蜂鳴器報警，消音后蜂鳴器停響，指示燈變為紅色平光； |
|
試燈功能 |
按下試燈按鈕，所有指示燈點亮，用來檢測狀態指示燈是否處于正常狀態； |
|
調光功能 |
按下調光按鈕，可以實現面板指示燈調光，以確保值班駕駛員在夜間不受其影響輕松讀取信息； |
|
通信功能 |
本系統與機艙監測報警系統采用RS485通信（內容為各路水密門的開啟報警）。 |
可選配水密門限位開關(型號：SL51-28)
