產品功能 : CDI型可編程電子彩燈裝置是在節日或慶典活動中，掛于船只桅桿、甲板四周用于增加慶祝氣氛的設備。

產品特點 :

采用彩色LED照明，照射距離遠，壽命長、節能環保，與傳統彩燈相比，節能85%以上。

具有可編程多種工作模式，色彩、亮度均可控，顯示效果豐富多彩，更具有先進性和觀賞性，還能與背景音樂同步，烘托氣氛。

采用抗拉電纜，抗拉強度與鋼絲繩相當。

采用高強度材料，不怕擠壓，不易破損，收放容易快捷、存儲方便。

采用標準長度（以10m長為單元）的燈組快速連接，彩燈總長度及間距可調，以滿足不同船舶的需求。

彩燈控制箱或控制器采用電力通信，控制各彩燈分控制箱，以實現全船彩燈的協同控制或定點控制。不需另外敷設控制電纜，以滿足老船改造要求。

型號命名詳細參數原理框圖操作說明附件配置

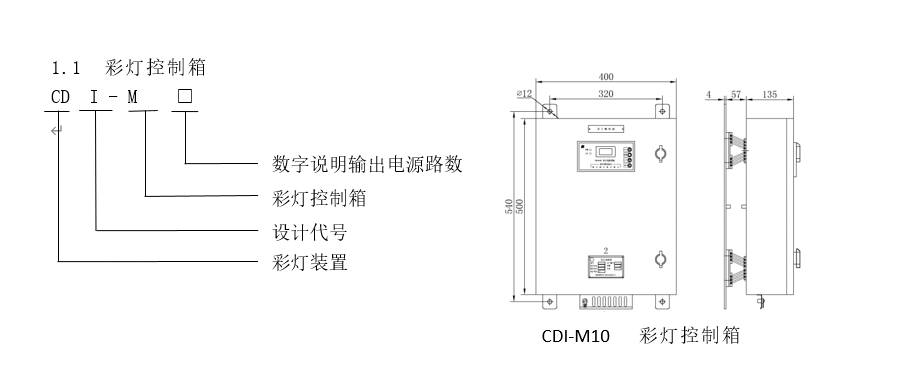

1.1 彩燈控制箱

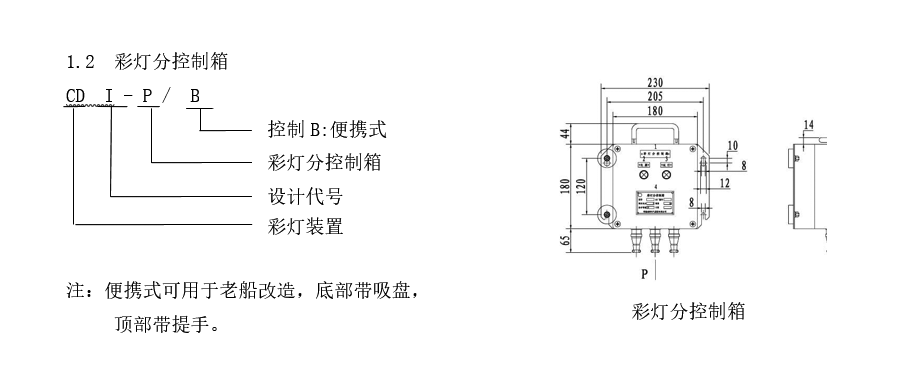

1.2 彩燈分控制箱

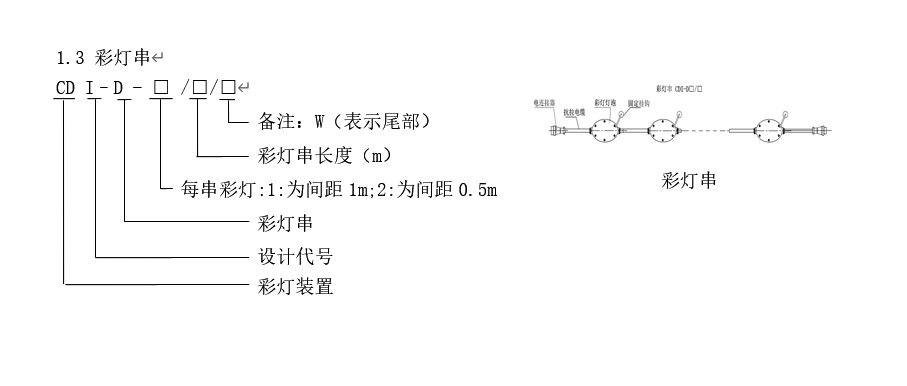

1.3 彩燈串

1、彩燈控制箱

輸入電壓

三相 AC220V±10% 50Hz

輸出電壓

單相 AC220V±10% 50Hz

輸出路數

默認10分路（三相平衡式）

防護等級

IP 23、IP44

外形尺寸

高500×寬400×厚135 mm（不含鋼絲繩減震器）

安裝尺寸

高540×寬320安裝孔φ12（配鋼絲繩減震器）

重量

約25kg

2、彩燈分控制箱

輸入電壓	單相 AC220V±10% 50Hz
輸出電壓	DC28V
控制彩燈路數	2路（同時工作或互為備用），每路最多帶120只彩燈。
防護等級	IP56
外形尺寸	高180×寬180×厚145mm
安裝尺寸	高120×寬205mm（便攜式帶吸盤）

3、彩燈串

工作電源	DC28V
功耗	約每盞燈1.6W
彩燈間距	1型為1m，2型為0.5m，起始電纜長度根據訂貨要求確定。
彩燈串長度	根據各分路實際需求確定，大于10m以10m為一個基本單位。
防護等級	IP56

注：在各分路中如有支路，需加分支連接器，分支彩燈串長度另說明。

詳細參數請聯系客服

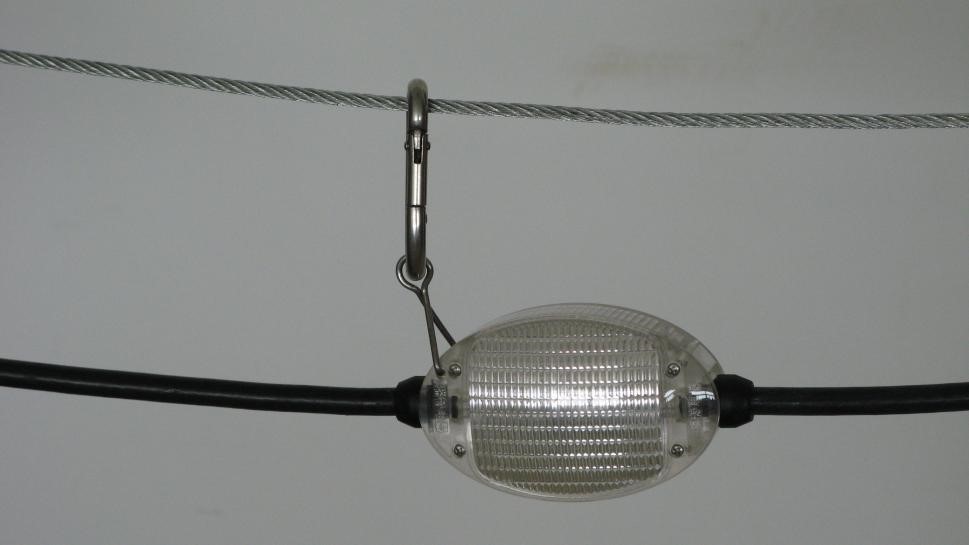

1) 根據系統圖連接各路彩燈串，彩燈串之間通過防水金屬插頭相連，可拆卸每個燈殼上都有固定孔，掛鉤可以伸入固定孔，彩燈串通過掛鉤固定在繩索上，見下圖4-1：

圖4– 1彩燈串固定示意圖

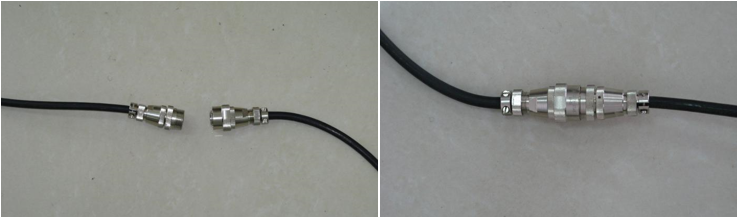

彩燈串之間通過防水金屬插頭相連，可拆卸，注意保證插頭插緊后才可上電，不可帶電插拔。見下圖3-2：

圖4–2彩燈串之間連接插頭圖

2) 閉合彩燈控制箱內總開關與各路彩燈分控制箱供電開關，對整套彩燈系統供電，

3) 檢查彩燈控制箱內彩燈控制模塊是否正常工作，

4) 檢查彩燈分控制器是否正常工作，

5) 檢查各彩燈串是否正常點亮，

6) 設置彩燈播放模式。

序號	名稱	型號規格	備注
1	不銹鋼鋼絲繩	Φ6帶護套
2	鋼絲繩緊線器	BQ2000-B	配鎖具螺旋扣與扎頭
3	磁性掛鉤	CDI-CT/G2	用于鋼制無欄桿處懸掛彩燈串

輸入電壓	三相 AC220V±10% 50Hz
輸出電壓	單相 AC220V±10% 50Hz
輸出路數	默認10分路（三相平衡式）
防護等級	IP 23、IP44
外形尺寸	高500×寬400×厚135 mm（不含鋼絲繩減震器）
安裝尺寸	高540×寬320安裝孔φ12（配鋼絲繩減震器）
重量	約25kg
