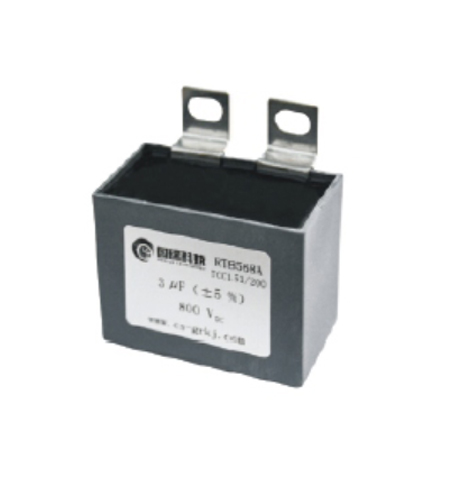

吸收薄膜電容器 / RT8568A

立即咨詢

施經理 15206236972

資料下載

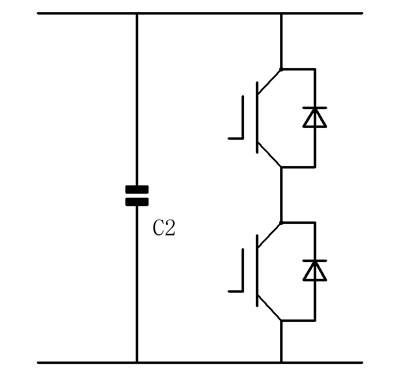

產品應用 : 應用于各類IGBT緩沖線路突波吸收、各類高頻諧振線路、高紋波電流直流濾波應用和高壓脈沖等

產品特點 :

具有低感抗、多條引線設計、可承受更高紋波電流、高dv/dt以及高過壓能力

型號命名詳細參數原理框圖操作說明附件配置

第1~5位型號代碼

電壓類型

相數

額定電壓

標稱容量

容量等級

引出方式

引線中心距

端子類型

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

R

T

8

5

6

8

A

1

1

2

4

7

7

J

3

4

第1~5位型號代碼

第6位電壓類型

8=直流

第7位相數

A=單相

C=三相

第8~10位額定電壓

例：112=11×10² V=1100V, 451=45×10¹ V=450V

第11~13位標稱容量

例：477=47×10⁷pF=47×10⁴nF=470μF

第14位容量等級

J=±5%

K=±10%

M=20%

第15位引出方式 8

2—銅片

5=插針

第16位引線中心距

0=定制

1=27.5mm

2=37.5mm

3=52.5mm

第17位端子類型

插針0.8mm

插針1 mm

插針1.2mm

0—其它

容量范圍

0.047mF~50mF

額定電壓

630 V_DC~3000 V_DC

電容量允許偏差

J:±5％，K:±10％

介質損耗角正切

C_N≤0.1μF

0.1μF＜C_N≤1μF

C_N＞1μF

C_R＞1μF

1 KHz

10 KHz

100KHz

5.0

0.5

0.8

0.5

1.5

0.5

1.5

絕緣電阻

C_N≤0.33μF

C_N＞0.33μF

100 GΩ

30000s

運行溫度范圍

-40 °C~ 85 °C

貯存溫度范圍

-40 °C~ 105 °C

耐電壓

極間：1.6U_N(10s)

安裝

任意方向

最大電極扭矩

最大安裝扭矩

濕度

95% （T _test=56days）

最高使用海拔

2000m

預期壽命

100 000 h @U_N ;q_hotspot≤70℃

詳細參數請聯系客服

第1~5位型號代碼					電壓類型	相數	額定電壓			標稱容量			容量等級	引出方式	引線中心距	端子類型
1	2	3	4	5	6	7	8	9	10	11	12	13	14	15	16	17
R	T	8	5	6	8	A	1	1	2	4	7	7	J	3	4
第1~5位型號代碼
第6位電壓類型 8=直流
第7位相數 A=單相 C=三相
第8~10位額定電壓例：112=11×10² V=1100V, 451=45×10¹ V=450V
第11~13位標稱容量例：477=47×10⁷pF=47×10⁴nF=470μF
第14位容量等級 J=±5% K=±10% M=20%
第15位引出方式 8 2—銅片 5=插針
第16位引線中心距 0=定制 1=27.5mm 2=37.5mm 3=52.5mm
第17位端子類型插針0.8mm 插針1 mm 插針1.2mm 0—其它

吸收薄膜電容器 / RT8568A
