單相交、直流濾波薄膜電容器 / RT8638A

立即咨詢

施經理 15206236972

資料下載

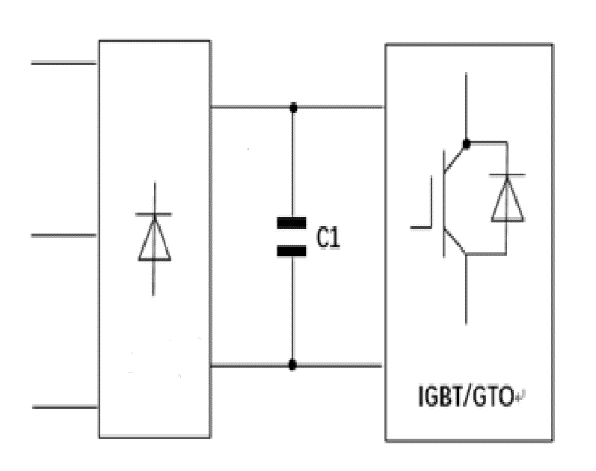

產品應用 : 應用于大功率UPS、開關電源、變頻器等設備中作為交換濾波，治理諧波及提高功率因數

產品特點 :

具有耐壓高、自愈性強、安裝方便、阻燃定位蓋絕緣等優點。能夠承受高諧波電流，高dv/dt承受能力

型號命名詳細參數原理框圖操作說明附件配置

第1~5位型號代碼

電壓類型

相數

額定電壓

標稱容量

容量等級

引出方式

引線中心距

端子類型

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

R

T

8

6

3

8

A

1

1

2

4

7

7

J

3

4

第1~5位型號代碼

第6位電壓類型

8=直流

9=交流

第7位相數

A=單相

第8~10位額定電壓

例：112=11×10² V=1100V, 451=45×10¹ V=450V

第11~13位標稱容量

例：477=47×10⁷pF=47×10⁴nF=470μF

第14位容量等級

J=±5%

K=±10%

M=20%

第15位引出方式

3=螺栓式

4=螺孔式

第16位引線中心距

4=32mm

7=45mm

6=50mm

第17位端子類型

2=M6

3=M8

容量范圍	10 mF~3000 mF
額定電壓	600 V_DC~3000 V_DC 420 V_AC~700 V_AC
電容量允許偏差	J:±5％，K:±10％
介質損耗角正切	≤0.002(25℃，100Hz)
運行溫度范圍	-40 °C~ 85 °C
貯存溫度范圍	-40 °C~ 105 °C
耐電壓	極間：1.5U_N(10s) 極殼之間: U_N +1000V (10s)
過電壓	一天之內最長持續時間 1.1U_N: 有負荷時間的30% 1.15U_N: 30min/day 1.2U_N : 5min/day 1.3U_N : 1min/day 1.5U_N : 30ms

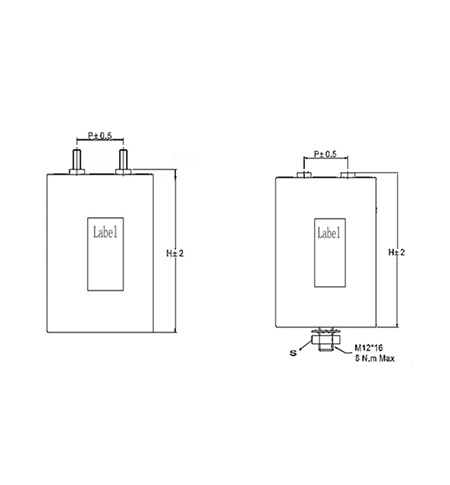

安裝	螺栓M12
最大電極扭矩	M6: 5Nm M8: 6Nm
最大安裝扭矩	12Nm
濕度	95% （T _test=56days）
最高使用海拔	2000m
預期壽命	100 000 h @U_N;q_hotspot≤70℃

詳細參數請聯系客服

第1~5位型號代碼					電壓類型	相數	額定電壓			標稱容量			容量等級	引出方式	引線中心距	端子類型
1	2	3	4	5	6	7	8	9	10	11	12	13	14	15	16	17
R	T	8	6	3	8	A	1	1	2	4	7	7	J	3	4
第1~5位型號代碼
第6位電壓類型 8=直流 9=交流
第7位相數 A=單相
第8~10位額定電壓例：112=11×10² V=1100V, 451=45×10¹ V=450V
第11~13位標稱容量例：477=47×10⁷pF=47×10⁴nF=470μF
第14位容量等級 J=±5% K=±10% M=20%
第15位引出方式 3=螺栓式 4=螺孔式
第16位引線中心距 4=32mm 7=45mm 6=50mm
第17位端子類型 2=M6 3=M8

單相交、直流濾波薄膜電容器 / RT8638A
