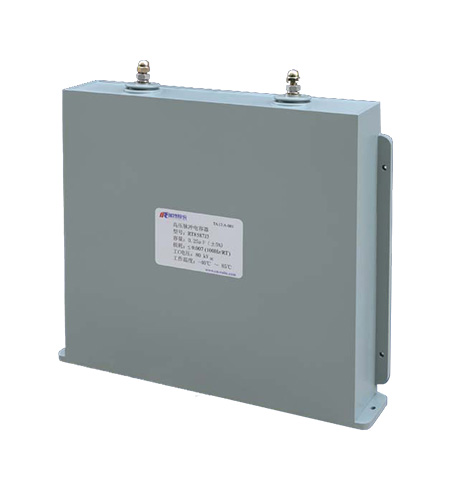

高壓脈沖電容器 / RT8578A

立即咨詢

施經理 15206236972

資料下載

產品應用 : 應用于高紋波電流直流濾波應用、高壓脈沖、高頻應用、以及GTO中的突波吸收

產品特點 :

損耗小、內部升溫小、等效串聯電阻小、自感小、能承受較大的紋波電流、自愈性好

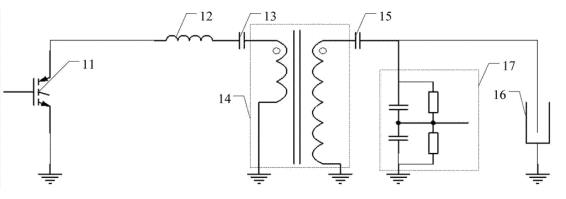

型號命名詳細參數原理框圖操作說明附件配置

第1~5位型號代碼

電壓類型

相數

額定電壓

標稱容量

容量等級

引出方式

引線中心距

端子類型

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

R

T

8

5

7

8

A

1

1

2

4

7

7

J

3

4

第1~5位型號代碼

第6位電壓類型

8=直流

第7位相數

A=單相

第8~10位額定電壓

例：112=11×10² V=1100V, 451=45×10¹ V=450V

第11~13位標稱容量

例：477=47×10⁷pF=47×10⁴nF=470μF

第14位容量等級

J=±5%

K=±10%

M=20%

第15位引出方式

2=銅片

4=螺孔式

5=插針

第16位引線中心距

0=定制

1=27.5mm

2=37.5mm

3=52.5mm

第17位端子類型

插針0.8mm

插針1 mm

插針1.2mm

0=其它

2=M6

3=M8

容量范圍	0.1mF~8 mF
額定電壓	1200 V_DC~4000 V_DC
電容量允許偏差	J:±5％，K:±10％
介質損耗角正切	≤0.002 (1KHz，25℃)
運行溫度范圍	-40 °C~ 85 °C
貯存溫度范圍	-40 °C~ 105 °C
耐電壓	極間：1.5U_N(10s)
絕緣電阻	10 000s
安裝	無支架
最大電極扭矩	M6: 5Nm M8: 6Nm
最大安裝扭矩	/
濕度	95% （T _test=56days）
最高使用海拔	2000m
預期壽命	100 000 h @U_N ;q_hotspot≤70℃

詳細參數請聯系客服

第1~5位型號代碼					電壓類型	相數	額定電壓			標稱容量			容量等級	引出方式	引線中心距	端子類型
1	2	3	4	5	6	7	8	9	10	11	12	13	14	15	16	17
R	T	8	5	7	8	A	1	1	2	4	7	7	J	3	4
第1~5位型號代碼
第6位電壓類型 8=直流
第7位相數 A=單相
第8~10位額定電壓例：112=11×10² V=1100V, 451=45×10¹ V=450V
第11~13位標稱容量例：477=47×10⁷pF=47×10⁴nF=470μF
第14位容量等級 J=±5% K=±10% M=20%
第15位引出方式 2=銅片 4=螺孔式 5=插針
第16位引線中心距 0=定制 1=27.5mm 2=37.5mm 3=52.5mm
第17位端子類型插針0.8mm 插針1 mm 插針1.2mm 0=其它 2=M6 3=M8

高壓脈沖電容器 / RT8578A
